Artikel-Nr. Funktionsname Preis
(€, netto)
9801.0 HMTC-Ausbau-Set 222,00

Set

zum Inhalt des Ausbau-Sets



Inhalt

Anzahl
(Preis pro Stk.)
Artikel-Nr. Funktionsname Preis
(€, netto)
2
1002 Federklammer, d=16-18mm, Federn gegeneinander drehbar, kunststoffummantelt, bis 60°C 5,06
1
1003 Federklammer, d=27-35mm, Edelstahl, Federn gegeneinander drehbar 5,46
1
1013 Alu-Vierkantrohr, L-förmig; 280*90*10 mm 14,30
alternativ
1014 Edelstahl-Vierkantstab, L_förmig; 280*90*10 mm 17,88
1
1920 Pipettensauger V=1 mL 0,50
1
2001 HMT-Reaktionsgefäß GL18, L=100mm 4,40
2
2002 HMT-Reaktionsgefäß GL18, L=100mm, seitl. Ansatz d=8mm 7,70
1
2003 HMT-Reaktionsgefäß GL18, 90° seitl. Ansatz GL18 11,90
1
2201 Verbindungsstück, gerade; 2*GL18 9,90
2
2202 Schwan, 2* GL18 21,90
1
2206 Verbindungsstück, gewinkelt 60°, 2* GL18 10,90
5
3001 GL18 Schraubkappe mit Loch 1,38
2
3003 GL18 Schraubverschluss mit Dichtung; Siliconelastomer/PTFE

1,88

5
3106 Dichtung GL18, Loch GL16x8; PTFE-U-Stulpe 3,03
1
4202 Kunststoffspritze, 3-teilig; für wässrige Lösungen und Gase, 10mL;
Luer-Lock; Silikonelastomerkolben
0,89
1
4204 Kunststoffspritze, 3-teilig; für wässrige Lösungen und Gase, 50mL;
Luer-Lock; Silikonelastomerkolben
2,90
1
4443 Luer-Lock-Kupplung; LL-Male/Male, mit Überwurfmutter 1,52
1
4446 Dreiwegehahn, Kunststoff, Luer-Lock 2,45
1
4300 Kolbenprober-Ansatz, LuerLock Kunststoff-Glas di=1,2mm da=8mm 8,10
1
4301 Pipetten-Ansatz, Luer-Lock PE-Glas, di=5mm, da=8mm

4,31

1
6001 Tropfpipette
120*8mm, Wandstärke 1mm
1,10
1
6006 Gaseinleitungsrohr, verstärkte Spitze, 90° 5,95
1
6013 Wasserfallen-U-Rohr, 2*gewinkelt, 1 verstärkte Spitze 7,95
1
6014 Sicherheits-U-Rohr, 2*gewinkelt, d=8mm 6,80

1
9700.0 HMTC-Systemtablett-Deckel 2,60
1
9701.0 HMTC-Transporteinlage 0,55

Zum Aufhängen des Aluminium-Vierkantrohres am Stativ wird zusätzlich eine Aluminium-Vierkantmuffe gebraucht, die ein Vierkantrohr mit 1 cm Kantenlänge einspannen kann. (Nicht im Lieferumfang des Basis-Sets enthalten! Nötigenfalls mitbestellen.)

Anzahl
Artikel-Nr. Funktionsname Preis
(€, netto)
1
1030 Alu-Vierkantmuffe, bis 14mm Spannweite 13,10

Verwendung:

Der Halbmikrotechnik-Ausbau-Set stellt eine Erweiterung des Basis-Sets dar. Er dient dazu, mehrere chemische Umsetzungen in einer Apparatur durchzuführen, ohne die Apparatur dazu öffnen zu müssen.

So kann durch den Einsatz mehrerer Reaktionsgefäße insbesondere mit gasförmigen oder leicht verdampfbaren Flüssigkeiten die Darstellung, die Untersuchung und die Entsorgung des Gases innerhalb einer Apparatur durchgeführt werden. Außerdem können die Reaktionsräume mit stark unterschiedlichem Reaktionsverhalten durch Puffervolumen getrennt werden, so dass eine unbeabsichtigte Reaktion vermieden werden kann.





Beschreibung:

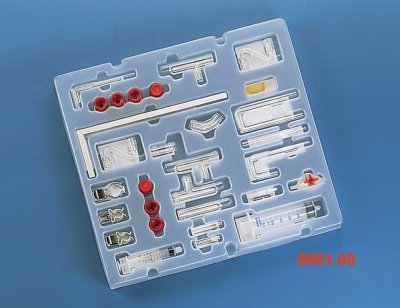

Der Ausbau-Set wird für den Transport mit einem Klarsicht-Deckel und einer Schaustofffolie geliefert. Diese sollten im Einsatz bei Schülerübungen dauerhaft entfernt werden. Üblicherweise werden die Geräte mehrfach am Tage eingesetzt und aus Zeitgründen nur gespült nass in die Polypropylen-Schalen zurückgeordnet. Deckel und Schaumstoff würden somit das Abtrocknen behindern.

Rücksortieren: Auf einer Übersichtsskizze DIN-A3 wird das Ordnungsschema mitgeliefert. Es ist sinnvoll, eine Kopie dieser Seite im Schülerübungsraum für alle sichtbar auszuhängen, um das Rücksortieren der Apparaturteile nach einem Experiment zu erleichtern.
Um die Geräte nach der Entnahme leichter zurücksortieren zu können, sind die ie Ablagemulden im Polypropylen-Tablett der Form der Geräte nachgebildet.
Es ist sehr vorteilhaft, vor dem ersten Gebrauch der Teile mit einem wasserunlöslichen Filzschreiber oder noch besser mit einem Lackstift die Umrisse der Teile auf der Rückseite des transparenten Tabletts aufzumalen.

Ablage: Es ist immer darauf zu achten, dass die Schraubkappen mit Loch so abgelegt werden, dass man die eingelegte Dichtung sehen kann und sie nicht herausfällt.
Die Verschlusskappen sollten dagegen mit der geschlossenen Seite nach oben abgelegt werden. Damit vermeidet man die Verwechslung und erleichtert das Auffinden im Set.

Reinigung: Während einer Unterrichtsstunde von 45 Minuten bleibt in der Regel für das Experimentieren cirka 25 Minuten. Damit von der knappen Laborzeit nicht zuviel Zeit verloren geht, reicht es, die benutzten Teile mit einer Bürste unter fließendem Wasser abzuspülen und nass zurückzulegen. Nur in seltenen Fällen werden absolut trockene Geräte zum Experimentieren benötigt; dann erst werden diese Geräte vor dem Versuch sorgfältig getrocknet.
