weiterer Artikel | Artikel-Nr. | Funktionsname | Preis (€, netto) |
| 2421 | Innenrohr für d. Dest., 120° gewinkelt; d=8mm, l=115/45mm; für Art. 2406 | 2,74 |
weiterer Artikel
|
Borosilikat-3.3-Glasrohr mit dem Außendurchmesser d=8mm und der Wandstärke von ca. 1,5 mm. |
Skizze |
Bild |
|
Verwendung: Das gewinkelte Rohr wird durch eine Kühlmantel (Art. 2406 oder 2203) zu einem Kühler ergänzt. Der Kühlmantel 2406 mit dem Innenerohr 2421 ist dem Namen nach ein Liebig-Kühler (Gegenstrohmkühler). Er wird dann eingesetzt, wenn längere Zeit größere Wärmemengen aus dem Dampf abgeführt werden müssen. Das T-Stück (Artikel Nr. 2203) mit der gleichen Baulänge wie der Kühlmantel Art. 2406 dient der Konstruktion eines Außenkühlers mit stehendem Kühlwasser, der häufig bei Schülerübungen im halbmikrotechnischen Maßstab mit bis zu 2mL Lösemittel ausreicht. Die Schlauchzuleitungen müssen während des Betriebs vor dem Abrutschen mit Schlauchklemmen gesichert sein.
|
Skizze 2: Rückflusskühler mit Kühler 2406 |
Skizze 3: Rückflusskühler mit Kühler 2203 und 6009 |

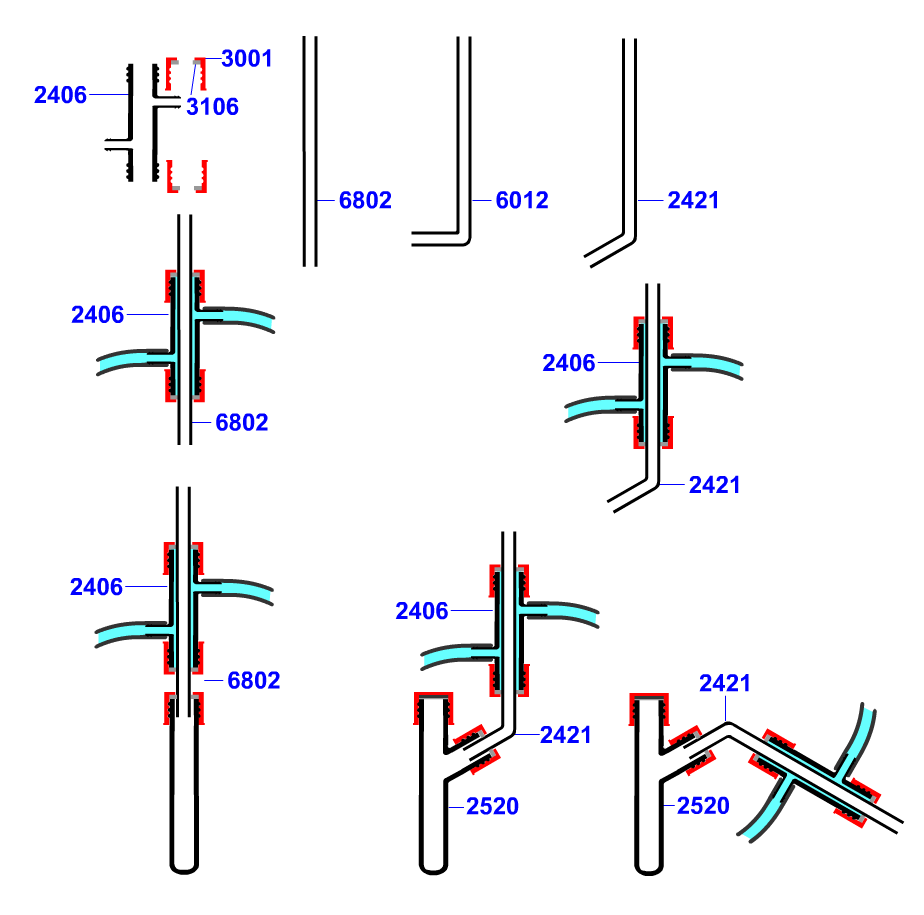

Die nebenstehende Abbildung zeigt als Beispiel den Aufbau eines Rückflusskühlers (links) und Zur verwendung stehen die Innenerohre Art. 6802, 6012 und 2421. Hier wird der Außenkühler Art. 2406 eingesetzt. Für sehr kleine zu destillierende Stoffportionen kann auch das T-Stück Art. 2203 mit Ausgleichsgefäß Art. 6009 den Außenkühler 2406 ersetzen. |
Skizze 4: (links) Rückflusskühler mit Innenerohr 6802 und
|
|
