Artikel-Nr. | Funktionsname | Preis (€, netto) |
2406 | Kühlmantel, Länge 70mm; 2*GL18; 2*Olive 8mm | 26,26 |
Beschreibung: Der Kühlmantel besitzt zwei GL18 Gewinde und zwei Schlaucholiven zum Anschluss für Schläuche mit d=8mm. Die Länge entspricht dem T-Stück (Art.-Nr. 2203).
|

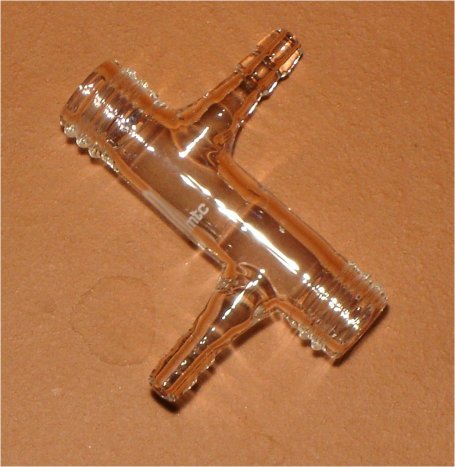

Bild: Kühlmantel Skizze 1: Kühlmantel
|
Verwendung: Der Kühlmantel wird durch ein Rohr mit d=8mm (Artikel Nr. 6012 im Basis-Set ) oder mit gewinkelten Rohr (Artikel Nr. 2421) zu einem Gegenstrom-Kühler (Liebig-Kühler) oder zu einem Rückflusskühler ergänzt. Es wird besonders dann eingesetzt, wenn längere Zeit größere Wärmemengen abgeführt werden müssen und ersetzt dann das einfache T-Stück (Artikel Nr. 2203) Konstruktionsskizzen für die Kühlung unter Rückfluss und als Liebig-Kühler findet sich bei Artikel Nr. 2421. Die Schlauchzuleitungen müssen während des Betriebs vor dem Abrutschen mit Schlauchklemmen gesichert sein.
|
Skizze 2: Rückflusskühler für Rohre mit d=8mm |
